Доработки вездехода Шерп - "Трансмиссия" - Часть 9

Доработки вездехода Шерп - "Трансмиссия" Часть 9

Часть 1  Часть 2  Часть 3  Часть 4  Часть 5  Часть 6  Часть 7 Часть 8 Часть 10

В предыдущем описании (Часть 8) было уделено внимание доработке электрооборудования и установке более мощной лебедки. Следующей проблемой эксплуатации вездехода явились цепи, при смазывании которых, часть масла попадает на тормозые диски и тем самым значительно усложняет управление Шерпом. После смазывания цепей для поворота вездехода приходится прилагать ну очень большое усилие к рычагам управления, видимо часть масла поступающее на центральную цепь попадает и на тормозные диски и сильно ухудщает управление. Вывод такой, необходимо сконструировать защитные щитки. Причем, не только на цепь главной передачи, но и на цепи привода колес, поскольку с них тоже летит масло и своим разбрызгиванием смазывает, то, что не требуется смазывать!

Начнем с цепи главной передачи, она у нас самая нагруженная и ее чаще всего приходится смазывать, по инструкции каждые 5 моточасов.

цепь главной передачи вездехода Шерп

Из тонкого алюминиевого листа изготовлен защитный кожух цепи. Смонтирован с помощью одного резьбового соединения и кабельных стяжек.

защитный экран для цепи главной передачи вездехода

Контролировать натяжку цепей и сам процесс натягивания цепи осуществляется без снятия защитного экрана.

защитный экран для цепи главной передачи

защитный экран цепи главной передачи вездехода Шерп

Для справки на момент написания этой статьи наработка вездехода составляет порядка 420 моточасов, регулировка натяжки цепи полностью выработана, как итог цепь необходимо в ближайшее время заменить. Штатная цепь производства SKF, думаю что не самая надежная и прочная, но оптимальная по соотношению цена/качество. Цепь главной передачи буду менять на TSUBAKI Titan. По информации, полученной от Алексея Гарагашьяна обычные цепи TSUBAKI, не Titan, значительно превосходят по ресурсу штатные цепи SKF. Честно говоря, последнее время довольно часто приходится их подтягивать, хотя смазку они получают регулярно и в нужном количестве. Наработка цепей TSUBAKI со слов Алексея Гарагашьяна составила 520 моточасов с пробегом порядка 6000 км и запас ресурса цепей еще был значительный.

Обозначение цепей Тсубаки для замены вместо штатных:

  • RS16B-1Titan - усиленная цепь со специальными канавками в которых удерживается смазка;
  • RS16B-1 - стандартная цепь, которую испытывал Алексей Гарагашьян.

Поскольку замена цепей занятие весьма трудоемкое и не очень чистое, то цепь с большим ресурсом имеет преимущество. Из всех цепей вездехода уже пришлось заменить цепь привода левого переднего колеса при наработке 360 моточасов. Поставил китайскую DONGHUA CHAIN, по предварительным наблюдениям она не намного хуже SKF. Возможно замененная цепь еще бы поработала, ее вытягивание не критичное и зубья она не съедала, но натяжитель цепи уже не позволял произвести ее натяжку. Для справки конструкция передних натяжителей левого и правого борта имеют отличия. Натяжитель левого борта имеет меньший ход и цепь приходится менять чаще. Думаю, что все штатные цепи SKF со временем поменяю на TSUBAKI. На замену одной цепи ушло достаточно много времени и требуется вывесить все колеса. Самое трудоемкое, это то, что сначала необходимо снять штатную цепь, по ее размеру отрезать новую и только потом поставить. Конечно, зная точное количество звеньев проще производить замену цепи соединив штатную с новой цепью, это значительно быстрее и проще сделать, чем поставить цепь на голые звездочки. Главное не ошибиться с количеством звеньев.

Так выглядят моторный и трансмиссионные отсеки вездехода:

Масло от смазки цепей на стенках кожуха радиатора

Масло от смазки цепей на стенках кожуха радиатора

Масло с цепей смазывает то, что не надо

Масло с цепей смазывает то, что не надо

Масло с цепей смазывает то, что не надо

Масло на стенках кузова вездехода Шерп

масло на стенках кузова вездехода Шерп

Смазанный маслом воздушный фен Webasto

смазанный маслом воздушный фен Webasto

Воздуховод отопителя Webasto весь в масле

воздуховод Webasto весь в масле

воздуховоды фена Webasto

Там, где есть необходимость в отсечке масла летящего с приводных цепей установил защитные алюминиевые экраны

алюминиевые экраны для защиты от разбрызгивания

Для повышения шансов безпроблемной эксплуатации вездехода в труднодоступных местах были куплены: запасной карданный вал в сборе и ступица колеса.

запасная ступица и карданный вал вездехода Шерп

Поломка ступицы конечно маловероятна, но на первых экземплярах вездехода Шерп такие случаи были, причем на нескольких вездеходах. Летом еще можно  как-то передвигаться на трех колесах подвязав к раме вездехода бревно, а вот зимой при большом снежном покрове - это невозможно, причем проверено на практике. А если на пути водные преграды - то передвижение невозможно, да и не безопасно. Кстати рекомендую всем периодически осматривать диск колеса вездехода на предмет наличия трещин. Колесо не отваливается сразу, оно в начале начинает катиться с сильным дизбалансом.

Запасная ступица кованная, со слов представителя завода-изготовителя вездехода. Первые ступицы Шерпа были сварные.

Кованная ступица вездехода Шерп

Ступица вездехода Шерп

Ступица вездехода Шерп

ступица колеса Шерп

У карданного вала слабое место - крестовина, очень большой крутящий момент способен ее сломать. На Шерпе используется крестовина от Газели, самой прочной считается производства FENOX.

Запасной кардан Шерпа

запасной кардан Шерпа

Еще теоретически можно сломать шлицевой вал коробки передач, ну это если совсем выключить голову. Такой случай был в моей практике в одном из походов на вездеходе друзей, поэтому в дальних походах эту запчасть лучше возить с собой.

карданный вал вездехода Шерп

При ревизии приводных цепей (наработка 360 моточасов) обнаружил растегнутый замок цепи, после этого с собой стал возить новую цепь (5 метров). По какой причине растегнулся замок цепи пока непонятно, возможно цепь ослабла больше чем нужно и получив определенную степень свободы замок цепи растегнулся зацепившись за что-то... Растегнутая цепь может наделать много бед, в том числе погнуть саму себя и размолотить трансмиссию, такой случай был на ДИФе, когда соскочившая цепь погнула мощную усиленную ось вездехода после чего вездеход получил колесную формулу 4х3 (четыре колеса при трех ведущих). Все это произошло зимой при движении по не полностью замершему руслу реки.

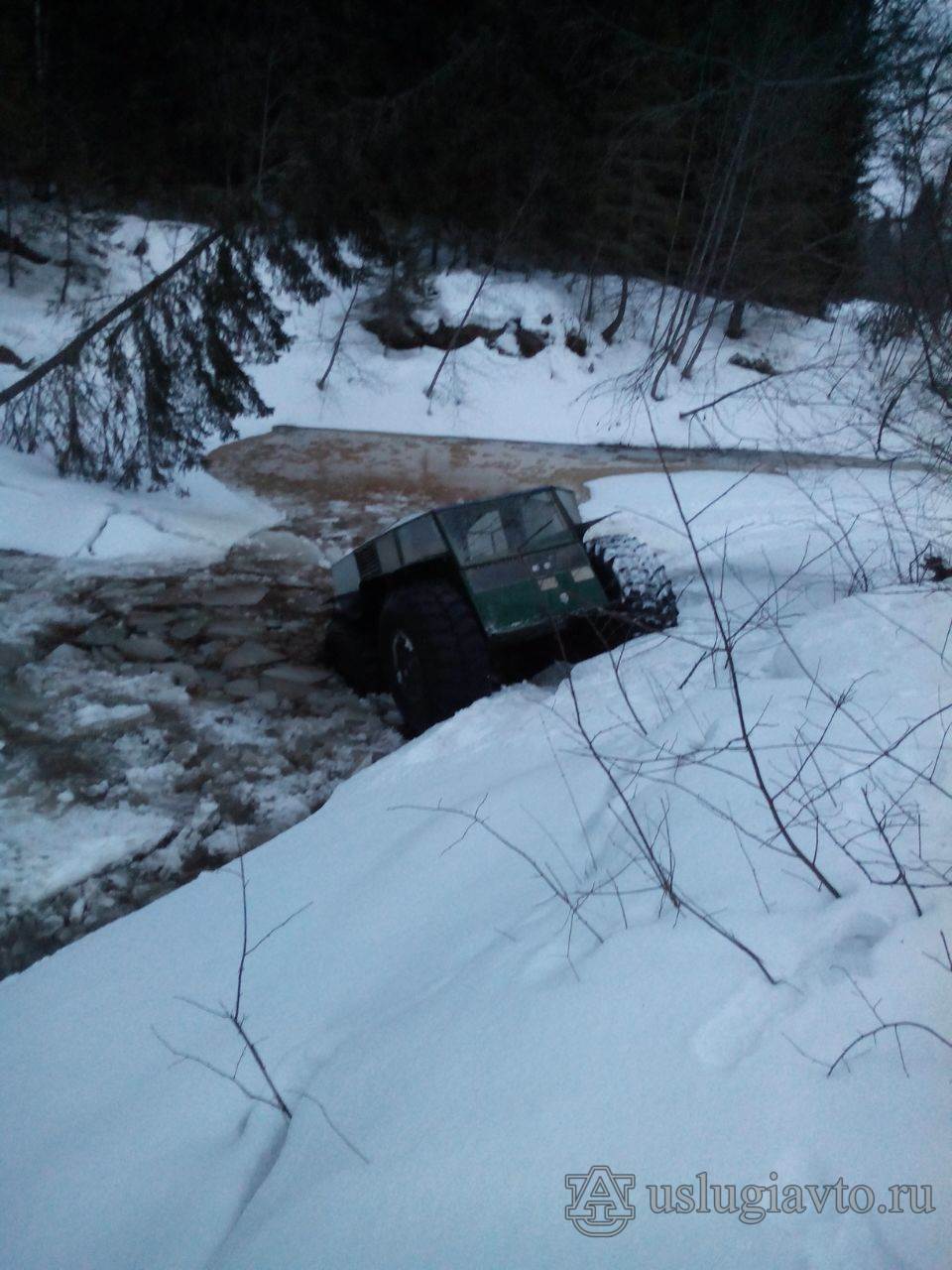

Диф на реке с погнутой осью:

Диф на реке с погнутой осью

Эвакуация была непростая, но удалось выехать из столь сложного места своим ходом, на берег реки вездеход затаскивали ручной лебедкой.

Так что, итог такой - на цепях не экономим и покупаем самые качественные, надежные и с большим ресурсом. В части 10 описан процесс замены цепи главной передачи и плановая замена масла в гидравлической системе управления механизмом поворота.
