От Чебуратора до совершенного вездехода АГ-20

От Чебуратора до совершенного вездехода АГ-20



Вездеходы Алексея Гарагашьяна всегда считались самыми проходимыми вездеходами в мире, они конечно могут проигрывать другим везедходам по некоторым качествам, комфорт, скорость передвижения, удобство быта во время стоянки, но по соотношению проходимость/надежность они самые лучшие. Отличительной особенностью является простота конструкции и отсутствие сложной электроники. Алексей Гарагашьян всегда стремился делать трансмиссию вездехода из больших и прочных деталей, нежели из множества мелких и слабых компонентов. А еще главное качество конструктора в том, что он их же и эксплуатирует, что позволяет иметь обратную связь и постоянно совершенствовать конструкцию.

Одним из первых мелкосерийных вездеходов стали "Чебураторы", они были оборудованы шинами низкого давления производства "Акртиктранс". До этого его вездеходы в качестве колес имели камеры с самодельными грунтозацепами.

Вездеход "Чебуратор"



Чебуратор Гарагашьяна

Чебуратор Гарагашьяна

Чебуратор Алексея Гарагашьяна

Вторым конструктивно новым вездеходом стал "Планетоход", назван по причине применяемого планетарного механизма поворота. На вездеходе был установлен бензиновый двигатель Nissan объемом 1500 см3 с автоматической четырехступенчатой коробкой передач. Мощность двигателя для такого вездехода была избыточной и он совей динамикой напоминал спортбайк. Конструкция бортоповоротного механизма управления оказалась очень удачной, маневрировать на таком вездеходев лесу одно удовольствие, единственно где он проигрывает вездеходу с управляемыми передними колесами, так это в глубоком снегу и на болоте. В снегу приходится преодолевать сопротивление и сдвигать снег, а на болоте может рвать моховой ковер при неумелом обращении с рычагами поворота.

Третьим вездеходом стал "ДИФ-1", названный в честь применяемого дифференциального механизма поворота. Вездеход бортоповоротный с достаточно простой конструкцией по сравнению с планетарным механизмом поворота.

ДИФ-1 и Диф-2 конструкции АГ

ДИФ-1 и Диф-2 конструкции АГ

Вездеход Диф-1 был оснащен японским турбированным дизельным двигателем Kubota 1505 объемом 1500 см3 и механической пятиступенчатой коробкой передач ВАЗ-2108 с пониженным передаточным отношением первой передачи. Самым уязвимым компонентом вездехода являлись дырявые шины от Арктиктранс. После пробега две-три тысячи километров шины начинали травить воздух, а у некоторых появлялись сквозные пробоины, так как корд был неравномерным как и слой резины. Те кто эксплуатировал данные вездеходы со временем становились профессиональными шиномонтажниками. Некоторые шины приходилось каждый день буквально нашпиговывать жгутиками и зашивать стальной проволокой, ставить латки и вулканизировать. В те времена был серьезный дефицит шин низкого давления с маленьким количеством слойности, да и их качество оставляло желать лучшего. Размер применяемых шин - 2-ух слойная 1450х500-24".

После ДИФ-1 появился ДИФ-2, из принципиальных отличий - бензиновый двигатель Toyota 2NZ 1300 см3 с автоматической четырехступенчатой коробкой передач. Также у ДИФ-2 был герметичный пол и кузов. У предыдущей версии ДИФ-1 пол не был герметичный и в моторный отсек попадала вода, но также быстро исчезала оттуда. Все бортоповоротные вездеходы имели спальный отсек для двоих, что значительно упрощало быт многодневных путешествий.

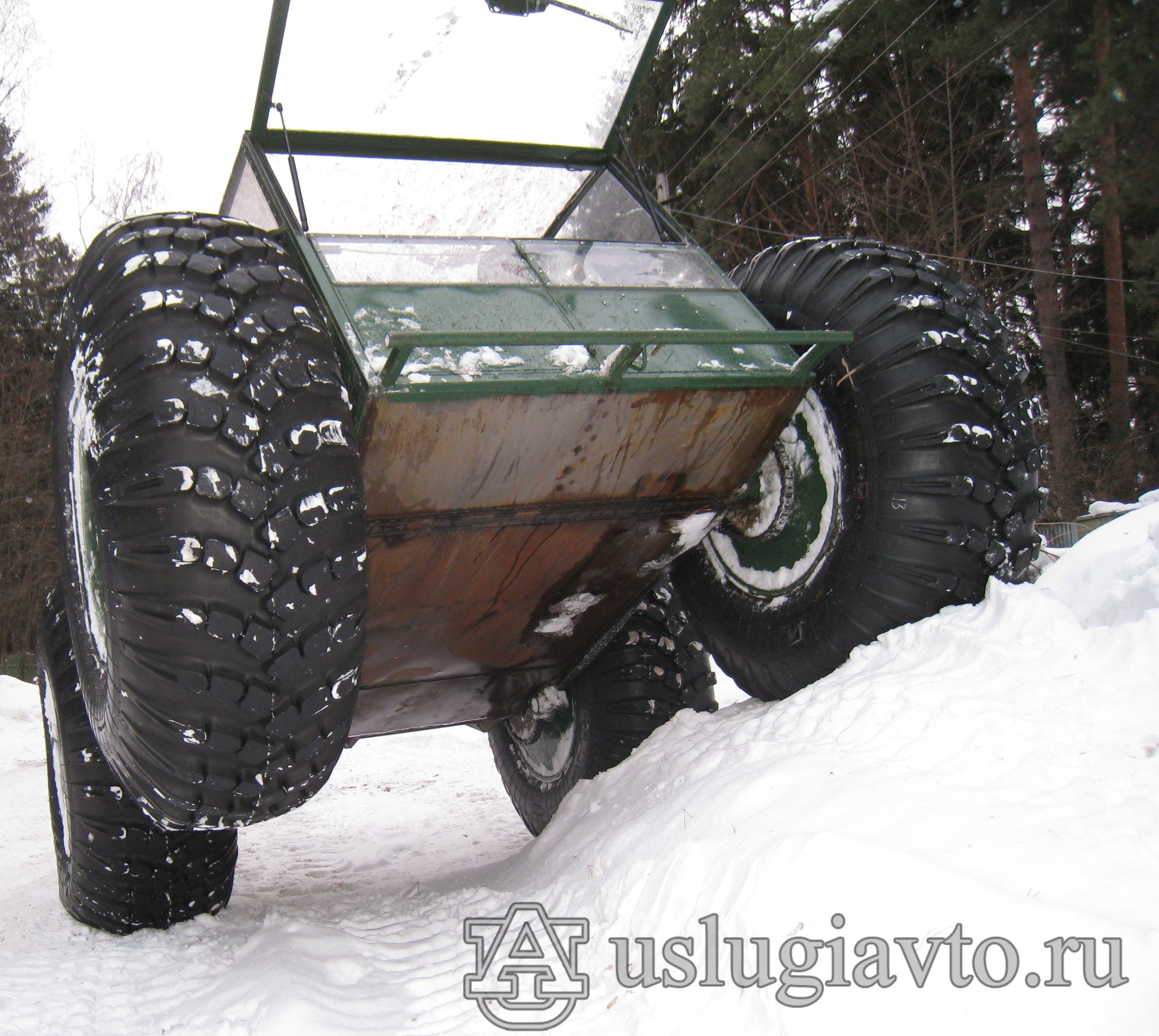

Диф-2 Алексея Гарагашьяна

Диф-2 Алексея Гарагашьяна (3)

Диф-2

Диф-2

Бортоповоротная схема себя зарекомендовала в лесу и стесненных условиях, а также позволяет экономить пространство салона вездехода, иметь минимум два спальных места и с комфортом отдыхать в длительных походах. Нет необходимости ставить палатку, остановился разложил спинку сиденья и лег спать.

Диф-2 салон

Диф-2, механизм управления

Диф-2

Диф-2

Все бортоповоротные вездеходы оборудованы тремя аккумуляторами и позволяют получить 36 В для проведения сварочных работ в дали от дома.

Диф-2 аккумуляторы

Диф-2 багажный отсек

Диф-2 багажный отсек

ДИФ-2 бензиновый двигатель Тойота

ДИФ-2 бензиновый двигатель Тойота

ДИФ-2 бензиновый двигатель Тойота 2NZ

Диф-2 главная передача

Диф-2 главная передача

Диф-2 дифференциальный механизм поворота

Диф-2 дифференциальный механизм поворота

Диф-2 моторный отсек

Диф-2 моторный отсек

Диф-2 натяжитель цепи главной передачи

Диф-2 натяжитель цепи главной передачи

Диф-2 радиаторы охлаждения

Диф-2 радиаторы охлаждения

Диф-2 тормозные механизмы

Диф-2 тормозные механизмы
Диф-2 тормозные механизмы

Диф-2

интерьер Диф-2 Алексея Гарагашьяна

Следующим вездеходом Алексея Гарагашьяна стал ДИФ-3, принципиальными отличиями был бензиновый двигатель ВАЗ-2106 и механическая коробка передач от вазовской "восьмерки".

Поскольку шины диаметром 1450 мм от Арктиктранс были ужасного качества, то этот факт вынудил перейти на другие более качественные шины меньшего диаметра и большей ширины. Грунтозацепы были меньшей высоты, но не смотря на это вездеход умел выходить из воды на лед. Название вездехода ДИФ-4. На вездеходе появилась электрическая лебедка, установленная в моторном отсеке.

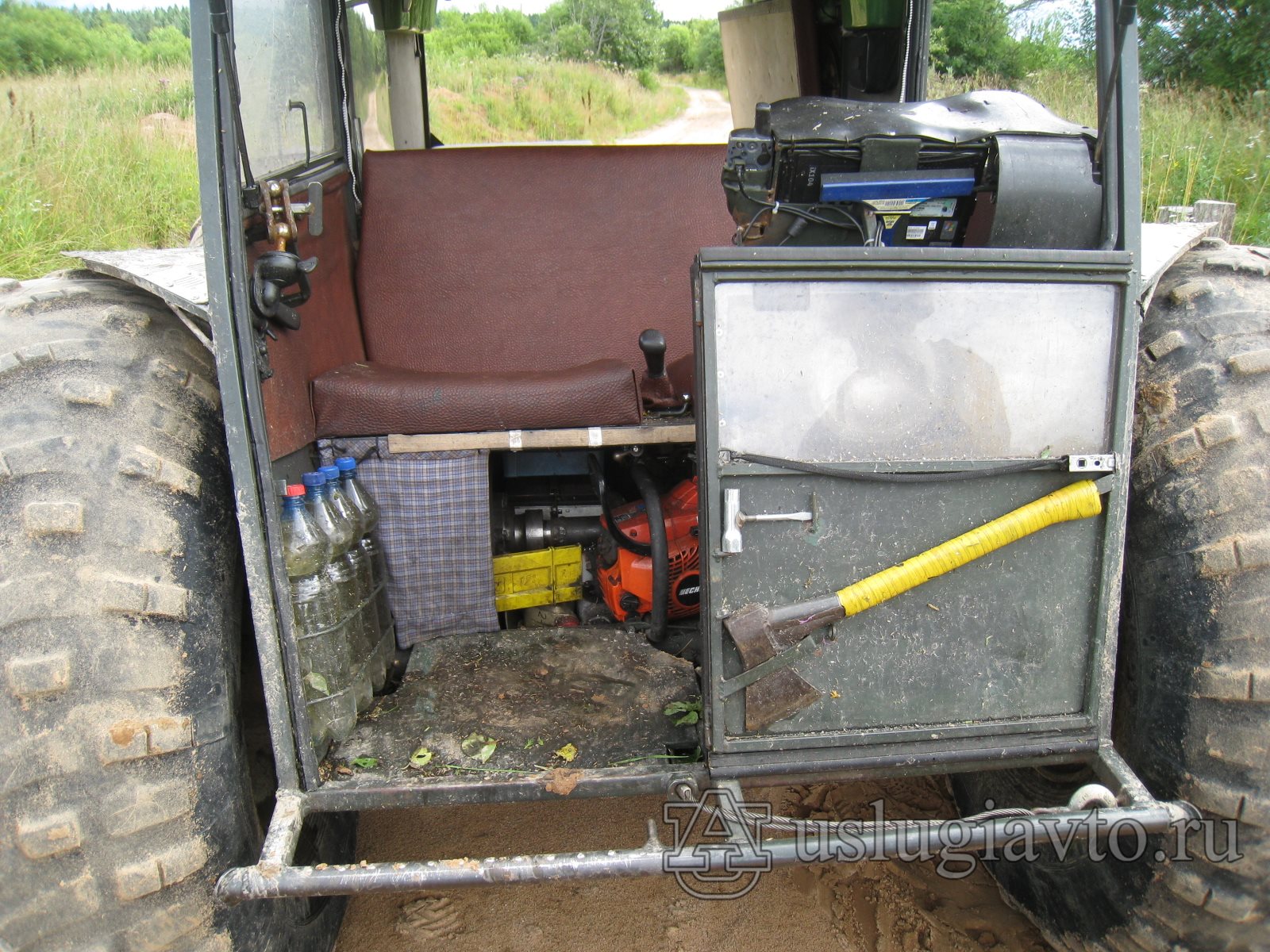

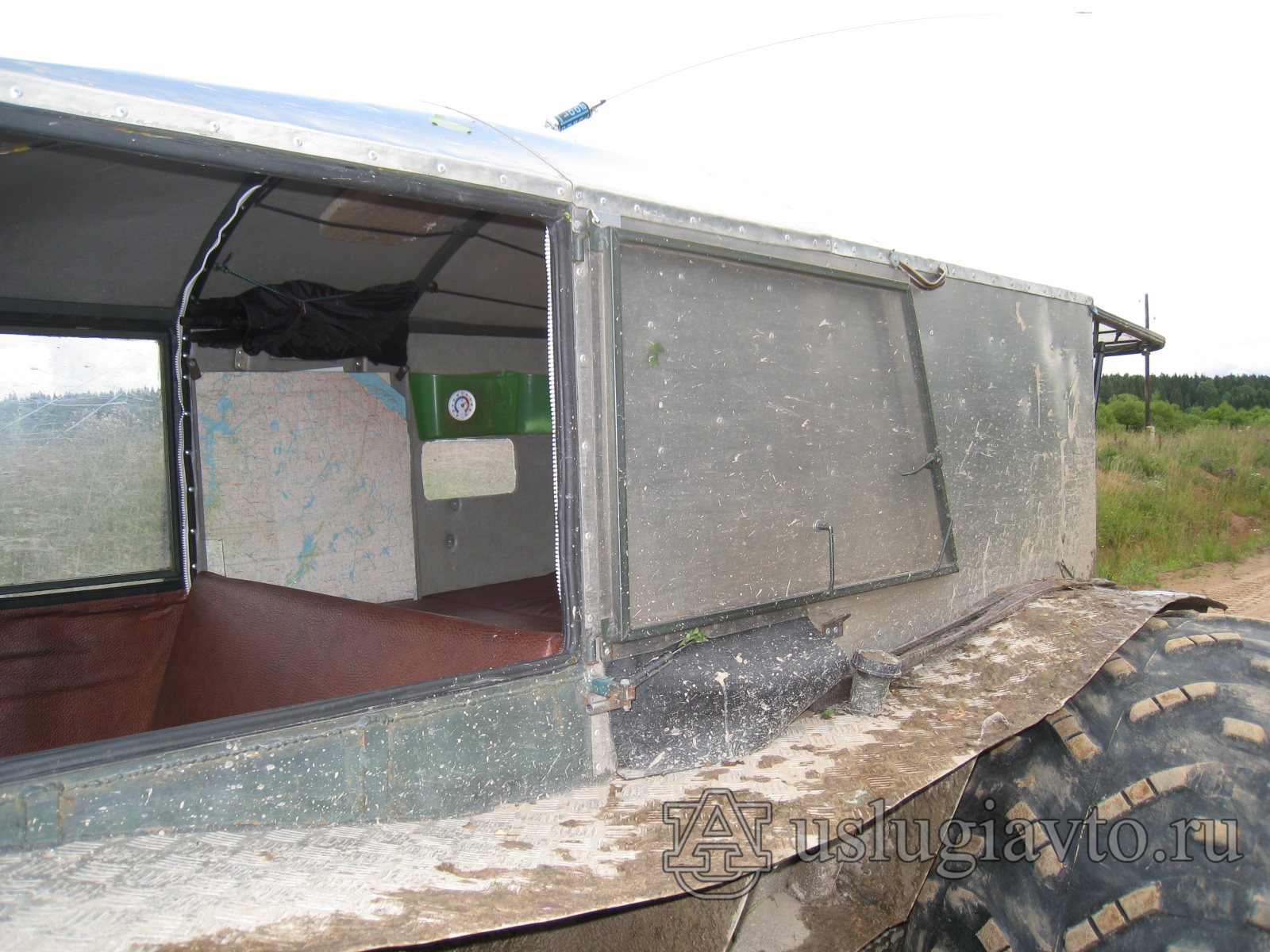

Диф-4

 Вездеход Диф-4

Диф-4

Диф-4

Диф-4

Диф-4

Диф-4  моторный отсек

Диф-4  моторный отсек

ДИФ-4 был достаточно совершенным вездеходом, у него были уже устранены многие детские болезни предыдущих версий, а именно прочные оси, усиленная рама, наличие лебедки, сушки для обуви в моторном отсеке.

Сушка для обуви

диф-4 сушка для обуви в моторном отсеке

Диф-4  моторный отсек

Диф-4  радиатор охлаждения\

Диф-4  радиатор охлаждения

Диф-4

После вездехода ДИФ-4 Алексей Гарагашьян сконструировал прототип вездехода "Шерп" и опробовал на нем множество вариантов бортового поворота. Специально для этого везедхода были сконструированы шины диаметром 1600 мм и шириной 600 мм с серьезными грунтозацепами.

Прототип вездехода Шерп

Прототип вездехода Шерп

Прототип от серийного Шерпа отличается тем, что его делал сам конструктор и еще снаряженная масса прототипа меньше серийного почти на 200 кг.

Прототип проходил испытания в различных условиях и даже черное болото его не смогло остановить, медленно но уверенно вездеход выехал из него.

Прототип Шерпа в болоте

Прототип Шерпа на Кожозере Архангельской области

Шерп на Кожозере

Вездеход Шерп показал очень хорошую плавучесть, с полной загрузкой в трехнедельном походе Шерп находился на воде выше осей колес, а это очень хороший показатель.

Плавучесть Шерпа

Серийный Шерп приобрел в отличие от прототипа больший по объему салон, заднюю калитку и возможность находиться в заднем отсеке салона в сидячем положении. Появилась дистанционная смазка цепей и другие полезные и не очень дополнения к вездеходу.

 Серийный металлический Шерп.

Серийный металлический Шерп

К другим модификациям четырехколесного Шерпа Алексей Гарагашьян уже не имел отношения.

После четырехколесного Шерпа был сконструирован большой коммерческий 10-ти колесный вездеход на аналогичных шинах, условно назовем его Шерп 10х10.

Сразу после его сборки и совсем небольших испытаний вездеход отправился в полугодовой поход в условиях заполярья.

Старт полугодовой экспедиции На восток

Шерп 10х10

Шерп 10х10

Шерп 10х10

Штурвал управления десятиколесным вездеходом конструкции Алексея Гарагашьяна

Штурвал Шерп 10х10

Интерьер первой секции Шерп 10х10

Интерьер Шерп 10х10

Передняя часть вездехода шерп 10х10

передняя часть шерп 10х10

Приборы шерп 10х10

Приборы шерп 10х10

Узел сочленения секций вездехода шерп 10х10

узел сочленения шерп 10х10

узел сочленения шерп 10х10

узел сочленения шерп 10х10

узел сочленения шерп 10х10

узел сочленения шерп 10х10

Осенью 2019 года Алексей Гарагашьян представил свой новый вездеход с кодовым названием АГ-20 с планетарным механизмом поворота и размером салона объемом двухкомнатной кваритры.

снегоболотохода Гарагашьяна АГ-20

снегоболотохода Гарагашьяна АГ-20

Двойное остекление

Двойное остекление

Вид из салона водителя вездехода АГ-20

Вид из салона водителя вездехода АГ-20

Вездеходом АГ-20 заинтересовался известный блогер Герасим

Салон вездехода АГ-20

Салон вездехода АГ-20

Салон вездехода АГ-20

Салон АГ-20

Трансмиссия вездехода АГ-20

Трансмиссия вездехода АГ-20

Трансмиссия вездехода АГ-20
